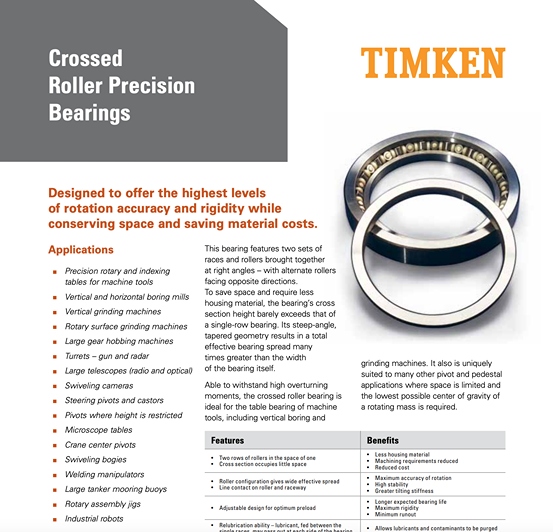

^Timken® Kreuzrollenlager (XR)

Präzisions-Kreuzrollenlager (TXR) bieten höchste Rotationsgenauigkeit und Steifigkeit bei gleichzeitig geringem Platzbedarf und niedrigen Materialkosten. Das Lager verfügt über zwei rechtwinklig zueinander angeordnete Laufring- und Rollensätze, wobei die Rollen abwechselnd in entgegengesetzte Richtungen zeigen. Dadurch passen zwei halbe Rollenreihen auf den Raum einer einzigen. Die steilwinklige, konische Geometrie führt zu einer effektiven Lagerbreite, die deutlich größer ist als die Lagerbreite selbst.

Das Kreuzrollenlager ist hoch belastbar und eignet sich daher ideal für die Tischlagerung von Werkzeugmaschinen, einschließlich vertikaler Bohr- und Schleifmaschinen. Es ist besonders geeignet für viele weitere Anwendungen mit Dreh- und Sockellagerung, bei denen der Platz begrenzt ist oder ein möglichst niedriger Schwerpunkt der rotierenden Masse erforderlich ist.
